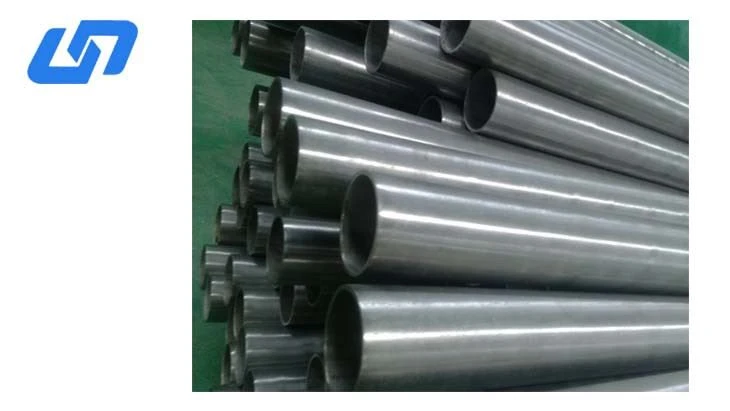

ท่อไททาเนียม ASTM B337
ท่อไททาเนียม ASTM B337 นี้ครอบคลุมท่อไททาเนียมไร้รอยต่อและเชื่อม 8 เกรด (gr1, gr2, gr3, gr7, gr9, gr10, gr11 และ gr12) ซึ่งออกแบบมาเพื่อต้านทานการกัดกร่อนทั่วไปและการใช้งานที่อุณหภูมิสูง
การแนะนำสินค้า
1.1 ท่อไททาเนียม ASTM B337 สามารถผลิตได้ด้วยวิธีการใดๆ ก็ได้ที่ไร้รอยต่อ (รีดเย็น) ที่จะให้ผลิตภัณฑ์เป็นไปตามข้อกำหนดของข้อกำหนดนี้
1.2 ท่อไททาเนียมจะต้องทำจากผลิตภัณฑ์รีดแบนด้วยกระบวนการเชื่อมด้วยไฟฟ้า ซึ่งจะได้ผลิตภัณฑ์ที่ตรงตามข้อกำหนดของข้อกำหนดนี้ โลหะเติม หากใช้ จะต้องมีเกรดเดียวกับโลหะพื้นฐาน หรือเกรดความแข็งแรงที่ต่ำกว่าสำหรับการเชื่อมเกรด 2 และ 3 สำหรับการเชื่อมเกรด 7, 9, 10, 11 และ 12 โลหะเติม หากใช้ จะต้องมีเกรดเดียวกับที่ระบุ ท่อที่เชื่อมอาจมีขนาดลดลงอีก
1.3 จะต้องจัดให้มีการอบอ่อน ยกเว้นเกรด 9 ซึ่งอาจจัดให้มีการอบอ่อนหรือการอบอ่อนเพื่อคลายความเค้นก็ได้ และเกรด 10 ที่ต้องผ่านการบำบัดด้วยสารละลาย
คุณสมบัติทางกล
ระดับ | ความต้านทานแรงดึง(ขั้นต่ำ) | ความแข็งแรงผลผลิต(0.2% offset) | การยืดตัว(%) | ||||
เคเอสไอ | เมกะปาสคาล | นาที กสิ | นาที เมกะปาสคาล | แม็กซ์ กสิ | แม็กซ์ เมกะปาสคาล | ||
1 | 35 | 240 | 25 | 170 | 45 | 310 | 24 |
2 | 50 | 345 | 40 | 275 | 65 | 450 | 20 |
3 | 65 | 450 | 55 | 380 | 80 | 550 | 18 |
7 | 50 | 345 | 40 | 275 | 65 | 450 | 20 |
9 | 90 | 620 | 70 | 483 | - | - | 15 |
12 | 70 | 483 | 50 | 345 | - | - | 18 |
ระดับ | N | C | H | เฟ | O | อัล | V | Ti | อื่นๆ สูงสุด |
1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | บัล | 0.4 |
2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | บัล | 0.4 |
3 | 0.05 | 0.08 | 0.015 | 0.30 | 0.35 | / | / | บัล | 0.4 |
7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | บัล | 0.4 |
9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5-3.5 | 2.0-3.0 | บัล | 0.4 |
12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | บัล | 0.4 |
ข้อกำหนดความคลาดเคลื่อน
เส้นผ่านศูนย์กลางที่กำหนด | การเปลี่ยนแปลงที่ยอมรับได้ในเส้นผ่านศูนย์กลางภายนอก | |
มากกว่าหรือน้อยกว่า | ||
1/8 ถึง 11/2 (3.2 ถึง 38 มม.) รวม | 0.397มม. | 0.794มม. |
มากกว่า 1 1/2 ถึง 4 นิ้ว (38 ถึง 102 มม.) รวม | 0.794มม. | 0.794มม. |
มากกว่า 4 ถึง 8 นิ้ว (รวม 102 ถึง 203 มม.) | 1.588มม. | 0.794มม. |
มากกว่า 8 ถึง 12 นิ้ว (รวม 203 ถึง 305 มม.) | 2.382มม. | 0.794มม. |
ท่อไททาเนียม ASTM B337 สำเร็จรูปจะต้องตรงพอสมควร มีปลายเรียบ ไม่มีเสี้ยน และต้องไม่มีตำหนิภายนอกและภายในที่อาจก่อให้เกิดอันตรายซึ่งอาจขัดขวางวัตถุประสงค์ในการใช้งาน ท่อสามารถแก้ไขข้อบกพร่องเล็กน้อยได้หากไม่เกินค่าความคลาดเคลื่อนของมิติในตารางต่อไปนี้ เว้นแต่จะระบุไว้เป็นอย่างอื่น ท่อจะต้องไม่มีเกล็ด
มีความแข็งแรงทางความร้อนสูง อุณหภูมิสภาพแวดล้อมในการทำงานสูงกว่าโลหะผสมอลูมิเนียมหลายร้อยองศา และยังคงรักษาความแข็งแรงที่ต้องการได้ที่อุณหภูมิปานกลางและอุณหภูมิที่แตกต่างกัน สามารถพัฒนาและทำงานเป็นเวลานานที่อุณหภูมิ 450-500 องศา การวิจัยยังคงมีความแข็งแรงจำเพาะสูงมาก ในขณะที่ความแข็งแรงจำเพาะของโลหะผสมอลูมิเนียมสามารถลดลงอย่างเห็นได้ชัดที่ 150 องศา ช่วงอุณหภูมิในการทำงานของท่อโลหะผสมไททาเนียมสามารถสูงถึง 500 องศา ในขณะที่วัสดุโลหะผสมอลูมิเนียมอยู่ต่ำกว่า 200 องศา
